产品展示/PRODUCTS

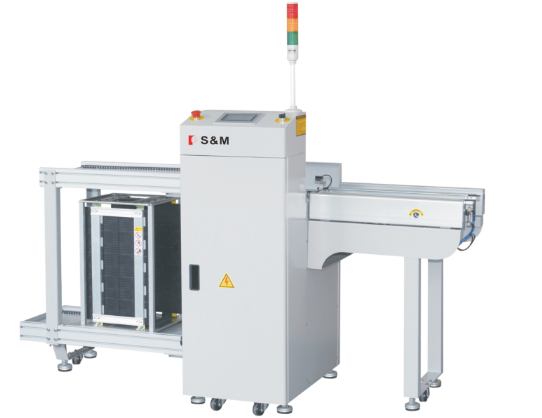

ZL-3系列 全自动收板机
添加时间：2020-4-17 16:43:26 人气：2980
特点：
1. SMT生产线电路板的收板装置；
2. PLC控制，彩色人机界面操作；
3. 采用步进马达推板结构，推板力度、速度均可调节；
4. 辅助定位刹车系统，定位精确，升降速度快，生产效率高；
5. 多重电气配电回路保护，安全可靠；
6. 声光提示报警系统，异常信息文字提示，操作维护简便；
7. 标准SMEMA信号通信方式。
技术参数：
| 型号 | ZL-3系列 |
| 描述 | 用于自动从生产线收集电路板(收料作业) |
| 料箱数量 | 上层轨道1个；下层轨道2个 |
| 电路板的上板时间 | 约6秒或用户指定 |
| 料箱更换时间 | 约35秒或用户指定 |
| 步距选择 | 10、20、30、40、毫米或用户指定 |
| 电源及电负荷 | 220V交流、单相 最大300伏安 |
| 气压及气流量 | 4～6bar、最多0.1升/分钟/最多0.2升分钟 |
| 电路板厚度 | 最小0.6mm |
规格参数：
| 大小 | M型 | L型 | LL型 | XL型 |
| 型号 | ZL-3BM | ZL-3BL | ZL-3BLL | ZL-3BXL |
| 线路板有效尺寸（L*W) | 80x50-330x250 | 80x50-460x330 | 80x50-510x390 | 80x50-510x460 |
| 传输高度 | 900±20 | 900±20 | 900±20 | 900±20 |
| 外形尺寸（L*W*H) | 1980(L) | 2590(L) | 2660(L) | 2660(L) |
| 710(W) | 800(W) | 860(W) | 930(W) | |
| 1200(H) | 1200(H) | 1200(H) | 1200(H) | |
| 料箱尺寸（L*W*H) | 355X320X565 | 460X400X565 | 535X460X570 | 535X530X570 |
| 料箱通俗名称 | 803# | 806# | 808# | 809# |
| 大概重量（kg） | 185 | 235 | 285 | 300 |
