特点：

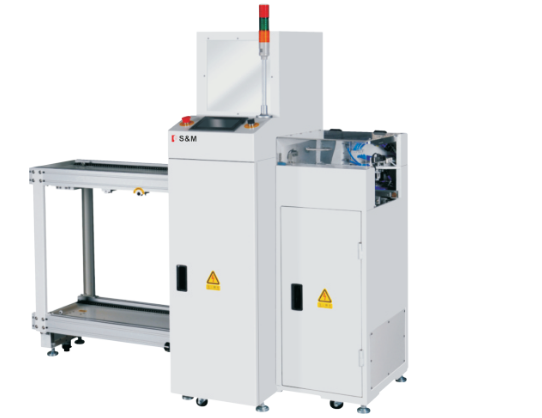

1. SMT生产线电路板的上板装置；

2. PLC控制，彩色人机界面操作；

3. 采用步进马达推板结构，推板力度、速度均可调节；

4. 辅助定位刹车系统，定位精确，升降速度快，生产效率高；

5. 多重电气回路保护，安全可靠；

6. 声光提示报警系统，异常信息文字提示，操作维护简便；

7. 标准SMEMA信号通信方式；

8. 具有裸板上板与料框上板两种上板模式，特别适用于生产双面板的单线模式。

技术参数：

描述 用于自动往生产线送出电路板的操作

料箱数量 上层轨道1个，下层轨道2个

电路板的上板时间 约6秒或用户指定

料箱更换时间 约35秒或用户指定

步距选择 10、20、30、40毫米或用户指定

电源及电负荷 220V交流、单相 最大600伏安

气压及气流量 4～6 bar、最多0.2升/分钟

电路板厚度 最小0.6mm

规格参数：

大小 M L XL

型号 SL-3ZM SL-3ZL SL-3ZXL

线路板有效尺寸（L*W) 80x50-330x250 80X50-460x330 80X50-510x460

传输高度（mm) 900±20 900±200 900±200

外形尺寸（L*W*H) 1750（L） 2150（L） 2250（L）

710（W） 930（W) 1080（W)

1200(H） 1200（H） 1200（H）

大概重量（kg） 245 355 400
